Asennus

ERGOVENT RONDO, KVADRO -venttiilien asennusohjeet

ERGOVENT-difuusorid võivad aidata peita kliimaseadmestikke, kui neid kasutatakse ventilatorikoonuse üksustega. Tuulekiirus on madalam, mis muudab A/C vaiksemaks, ja õhk jaotub ruumis ühtlasemalt, kui RONDO mudeleid paigutatakse ruumi erinevatesse nurkadesse.

ERGOVENT -venttiilit voidaan liittää mihin tahansa standardikanavajärjestelmään, jonka halkaisija on 100 mm, 125 mm, 150 mm tai 160 mm. Jos käytetään teräskanavia, venttiili voidaan liittää suoraan kanavaan tai joustavalla liitännällä. Jos käytetään joustavaa 75 mm muovikanavajärjestelmää, venttiili liitetään tavallisen liitäntärasian tai erityisen ERGOVENT -liitäntälaatikon kautta. Venttiileitä on saatavana vakioliittimien halkaisijalla: 100 mm, 125 mm, 150 mm ja 160 mm.

teräsputket, suora liitäntä

stalen leidingen, aansluiting via flexibele aansluiting

75 mm / 90 mm muovikanavat
liitäntä vakiokytkentärasioiden kautta

75 mm:n muovikanavat
liitäntä SLIM-liitäntärasioiden kautta

MAHDOLLISET VENTTIILIEN LIITÄNNÄT JA VASTAAVAT ASENNUSTAVAT

VAIHTOEHTO 1:

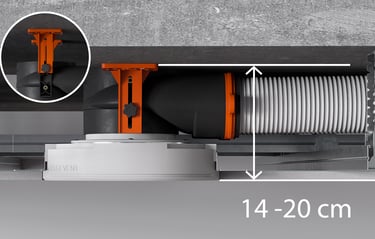

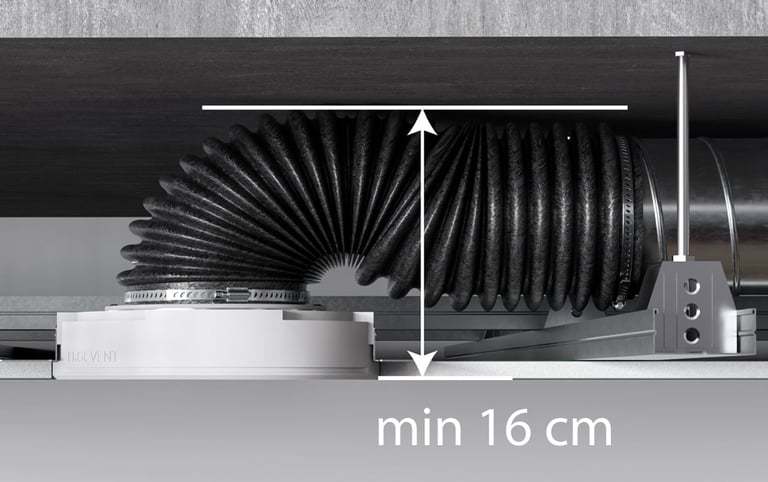

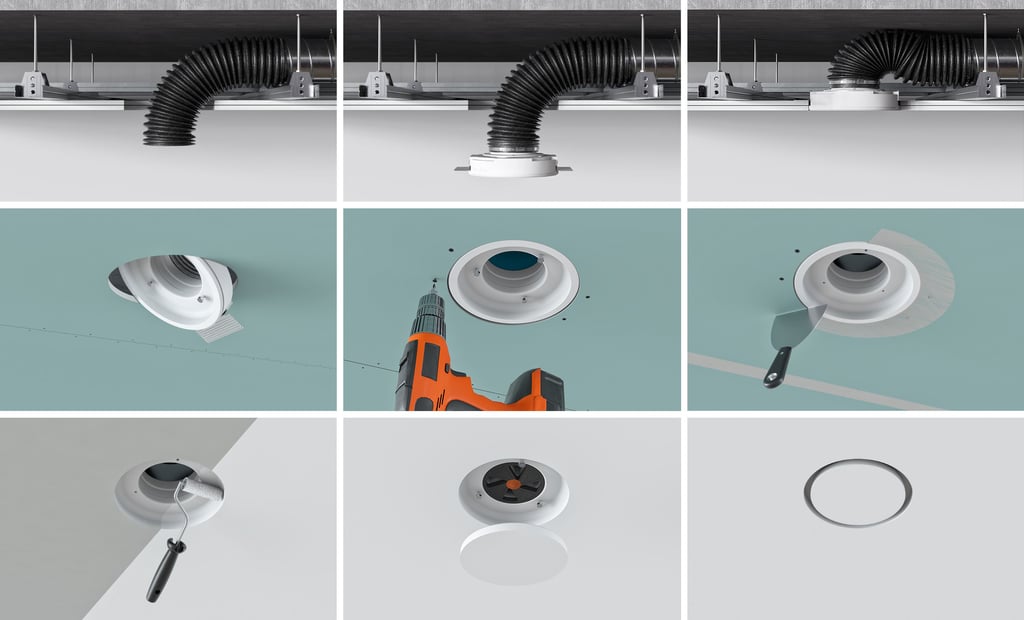

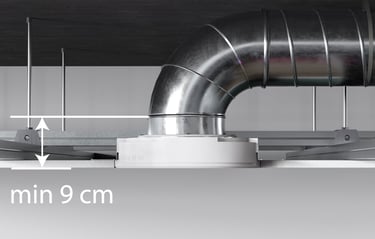

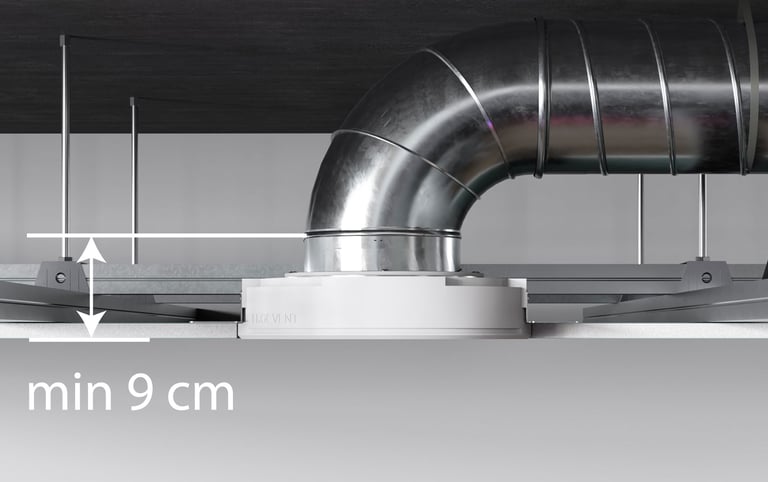

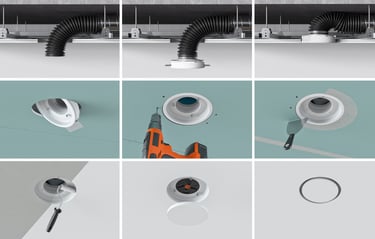

LIITÄNTÄ: joustavan aallotetun putken kautta

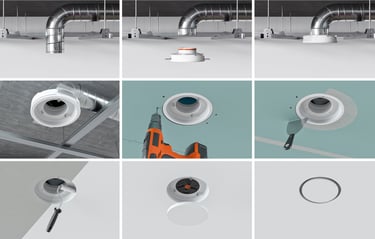

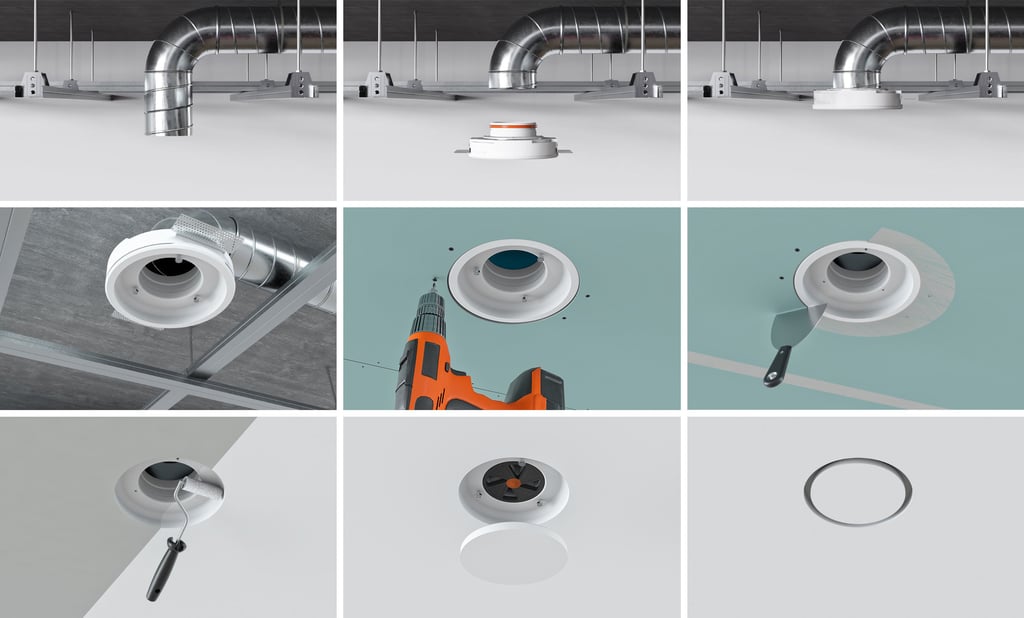

ILMAKANAVAJÄRJESTELMÄ: metallikanavat

VAIHTOEHTO 2:

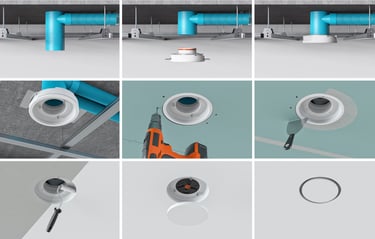

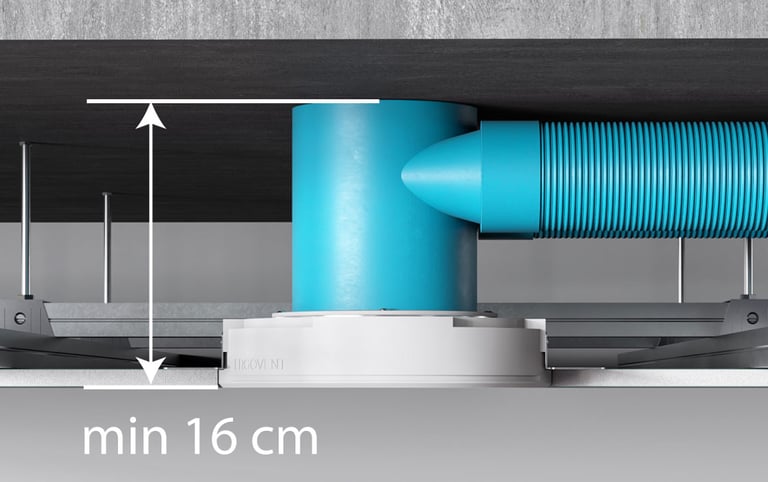

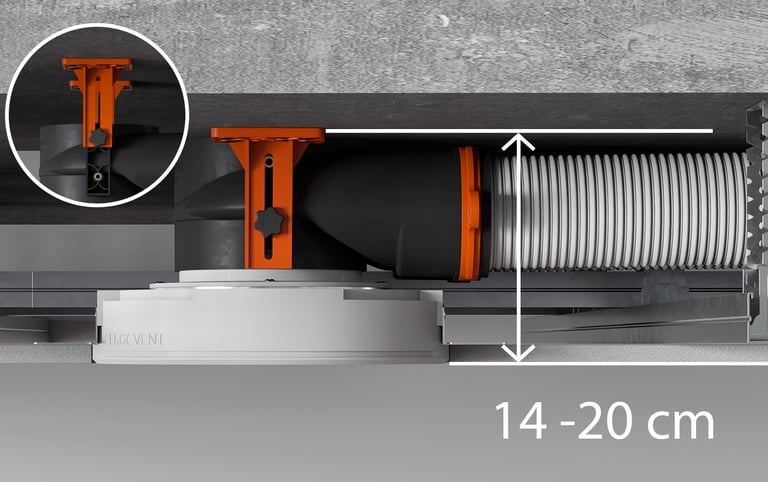

LIITÄNTÄ: liitäntärasian kautta (metalli/muovi)
KATON TILANNE: kipsilevyjä ei ole kiinnitetty
ILMAKANAVAJÄRJESTELMÄ: 75 mm muovikanavat

VAIHTOEHTO 3:

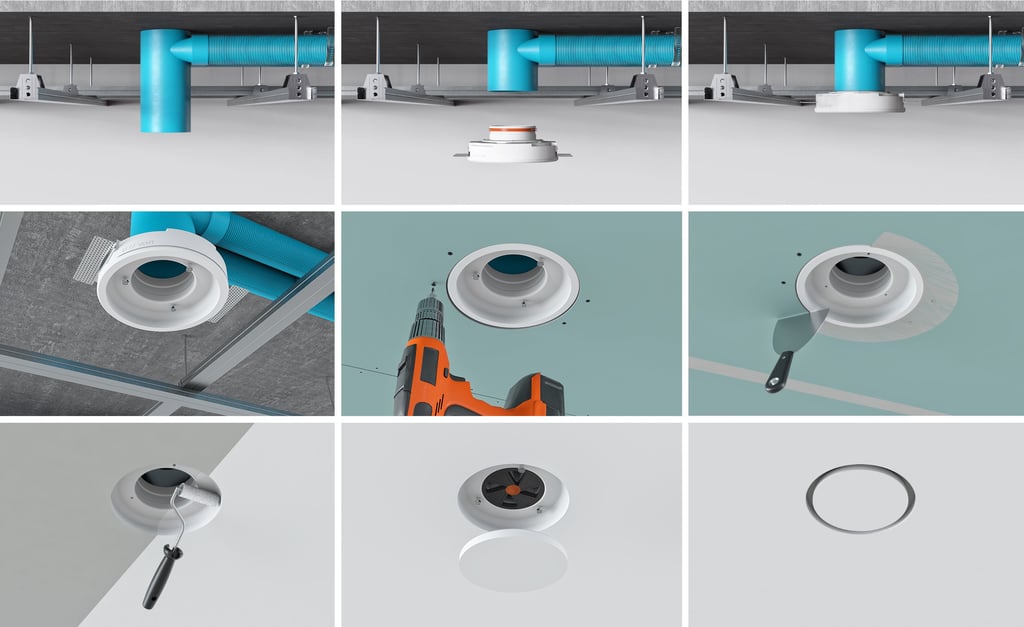

LIITÄNTÄ: liitäntärasian kautta (metalli-/muoviputki)
KATON TILANNE: Kipsilevyt kiinnitetty
ILMAKANAVAJÄRJESTELMÄ: 75 mm muovikanavat

VAIHTOEHTO 4

ASENNUS KIPSILEVYJEN KIINNITTÄMISEN JÄLKEEN

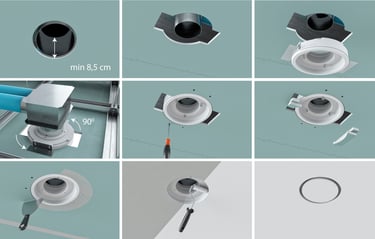

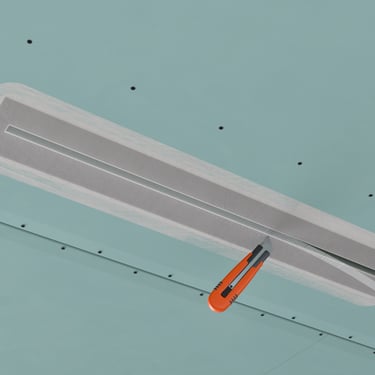

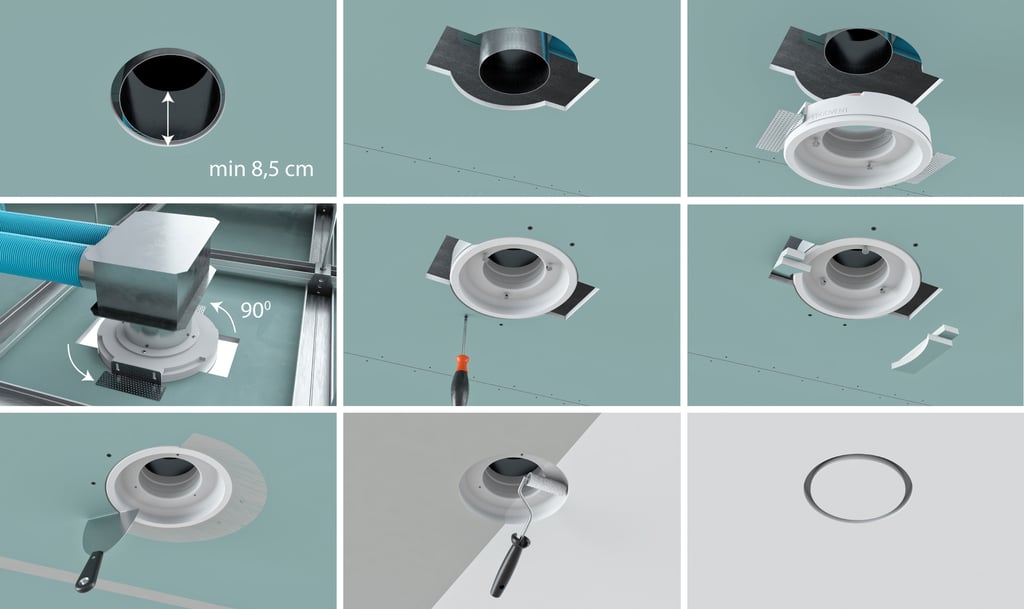

Jos kattokipsilevy on jo asennettu ja ilmanvaihtokanavat on leikattu tasolle kipsikaton pinnan kanssa, Ergovent-venttiili asennetaan seuraavasti:

Yksityiskohtaiset ohjeet PDF-tiedostossa

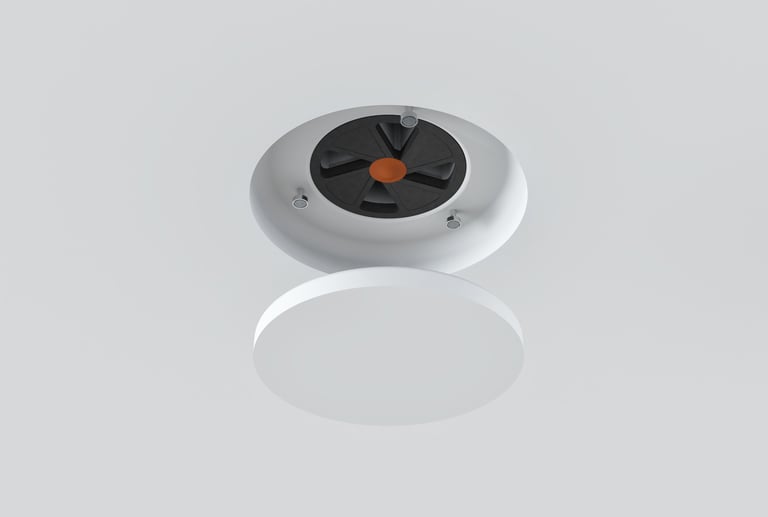

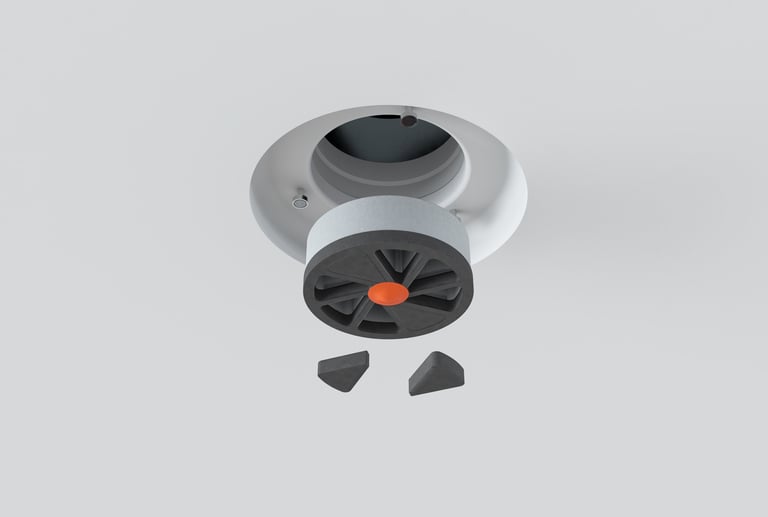

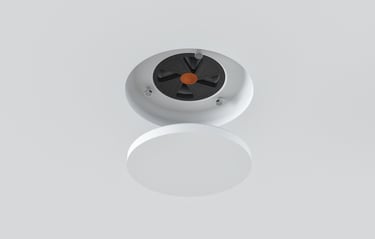

ILMAVIRTAUKSEN SÄÄTÖ

Venttiilin kannen tulee aina olla katon tasolla. Jokaisessa venttiilissä on kätevä ERGOVENT-tasapainotusventtiili. Jos ilmavirtaa on lisäksi säädettävä, suosittelemme näiden vaimentimien käyttöä.
